Grue à flèche

Produits

Manipuler, combiner ou déplacer manuellement des charges relativement légères prend non seulement du temps, mais est également très difficile pour les employés. Associée à diverses gourdes, notre grue cantilever installée directement en atelier peut vous aider à transporter rapidement et facilement diverses pièces et à les placer en douceur et avec précision. Cela peut réduire considérablement le temps de préparation et le temps d'inactivité, et éviter de perdre du temps à attendre les grues d'atelier. Les autres avantages des grues cantilever sur colonnes et murales comprennent :
·Convient au levage vertical, à la manutention de charges légère et rapide
·Facile à utiliser, sûr et fiable
·La capacité de levage peut atteindre jusqu'à 10 000 kilogrammes.
·L'installation peut être facilement réalisée à l'aide des composants intégrés au système.

PRÉV：Systèmes de grue KBKSUIVANT：Pas d'article suivant
  • Spécification
  • À propos du tunnelier
  • Contactez-nous

GRUES À FLÈCHE

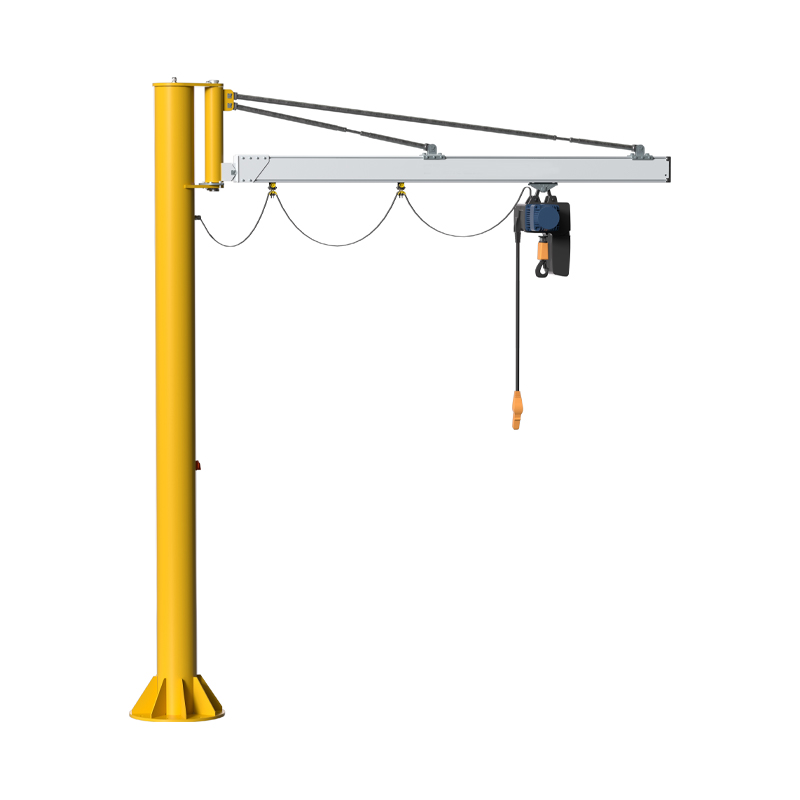

Potence légère sur rail

Les potences sur rail offrent des angles de pivotement de 270° et 360° :

L'axe d'orientation de la potence à 270° est situé sur deux pattes au-dessus de la colonne. Des roulements de support plan et des bagues en cuivre autolubrifiantes sont installés entre les pattes supérieure et inférieure et l'axe d'orientation. Cela garantit une rotation flexible et amortit le balancement inertiel de la flèche lorsqu'elle s'arrête. Des limites d'angle de pivotement externes sont fournies pour ajuster l'angle de pivotement de la flèche.
L'axe d'orientation de la potence à 360° est situé directement sur le tube circulaire de la grue cantilever, concentrique à la colonne. L'alimentation est fournie via un anneau collecteur à 360°, permettant une rotation illimitée à 360 degrés. Les limites de pivotement externes peuvent également être utilisées pour ajuster l'angle de pivotement de la grue à flèche.

Les potences sur rails fonctionnent généralement en mode d'orientation manuelle et peuvent transporter des charges jusqu'à 1 000 kg. Voici les spécifications typiques :

Charger Longueur du bras Sous poutre Angle de rotation Type de piste Remarques spéciales
125KG ≤3m ≤3m 270° Piste en alliage d'aluminium
Piste KBK
Piste rigide 		Couleur par défaut : jaune
250KG ≤4m ≤3,5 m Colonne par défaut : tube rond
500KG ≤5m ≤4m 360° Base par défaut : plaque ronde
1000KG ≤6 millions ≤4,5m Rotation par défaut : manuelle

GRUES À FLÈCHE

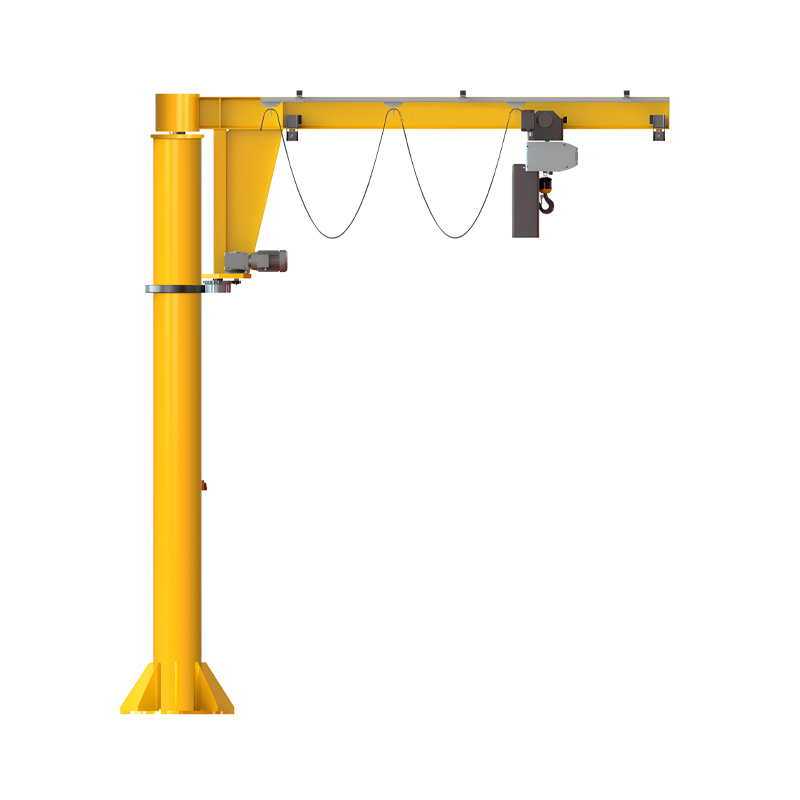

Potences à poutre en I

Les potences à poutre en I offrent des angles de pivotement de 270° et 360° :

L'axe d'orientation de la potence à 270° est situé sur deux pattes au-dessus de la colonne. Des roulements de support plan et des bagues en cuivre autolubrifiantes sont installés entre les pattes supérieure et inférieure et l'axe d'orientation. Cela garantit une rotation flexible et amortit le balancement inertiel de la flèche lorsqu'elle s'arrête. Des limites d'angle de pivotement externes sont fournies pour ajuster l'angle de pivotement de la flèche. This structure effectively reduces the overall headroom of the jib crane. The 270° slewing mode is manual by default.
L'axe d'orientation de la potence à 360° est situé directement sur le tube circulaire de la grue cantilever, concentrique à la colonne. L'alimentation est fournie via un anneau collecteur à 360°, permettant une rotation illimitée à 360 degrés. Le mode de rotation à 360° est électrique par défaut.

Les potences à poutre en I fonctionnent généralement en mode de rotation électrique, avec une capacité de charge allant jusqu'à 5 000 kg. Voici les paramètres typiques :

Charger Longueur du bras Sous poutre Angle de rotation Type de piste Remarques spéciales
500KG ≤3m ≤3m 270°/360° Type de poutre en I
Type de poutre en caisson 		Couleur par défaut : jaune
Rotation par défaut : électrique
Charge > 1 tonne
Longueur du bras > 5 m
Pré-intégré
1000KG ≤4m ≤3,5 m
2000KG ≤5m ≤4m
3000KG ≤6 millions ≤4,5m
5000KG ≤7m ≤5m

GRUES À FLÈCHE

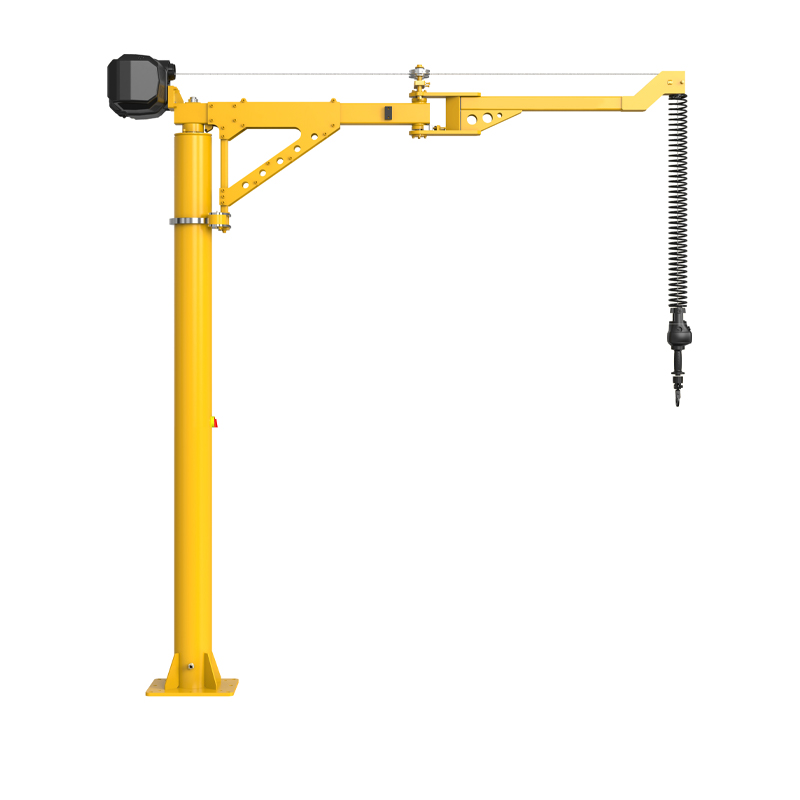

Potences à bras articulé

La grue à bras repliable est équipée d'un palan intelligent (le palan est installé à la queue de la flèche), avec un bras oscillant flexible, un levage de suivi et un mode de suspension. Il convient aux postes de travail nécessitant un assemblage de précision.

Charger Longueur du bras Sous poutre Angle de rotation Type de piste Remarques spéciales
80KG ≤1,2 1,2 m ≤2m 360° Structure de bras pliable Couleur jaune par défaut, rotation manuelle
200KG ≤1,5 1,5m ≤2,5 m
300KG ≤2 2m ≤3m

La grue à bras repliable est équipée d'un palan électrique classique (le palan est suspendu à l'extrémité de la flèche) pour répondre aux besoins de levage de certaines pièces légèrement plus grandes.

Charger Longueur du bras Sous poutre Angle de rotation Type de piste Remarques spéciales
125KG ≤1,2 1,2 m ≤3m 270°/360° Structure de bras pliable Couleur jaune par défaut, rotation manuelle
250KG ≤1,5 1,5m ≤3,5 m
500KG ≤1,8 1,8m ≤4m
1000KG ≤2 2m ≤4,5m

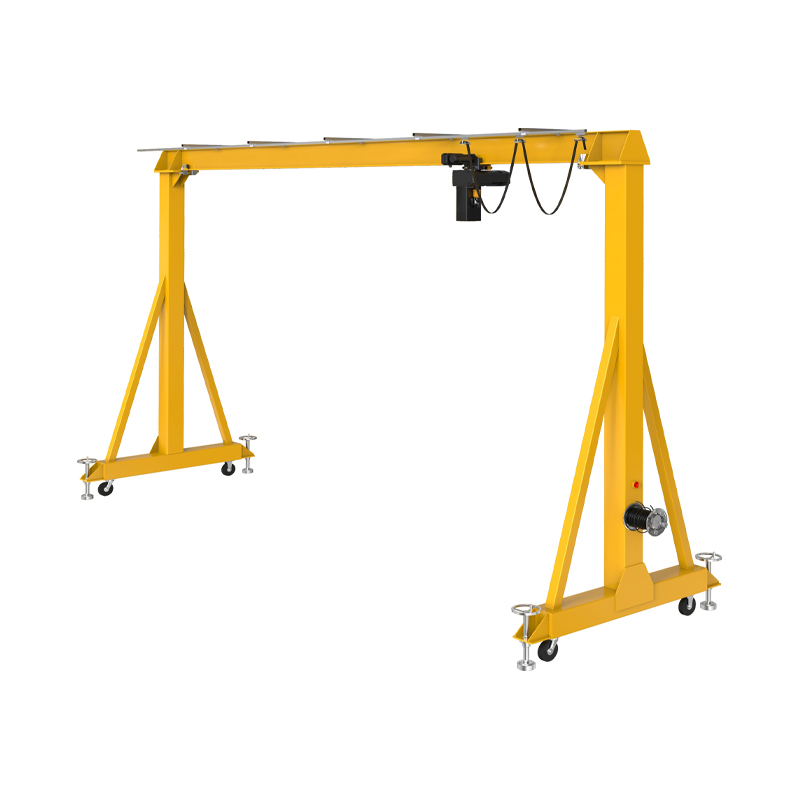

Portique manuel

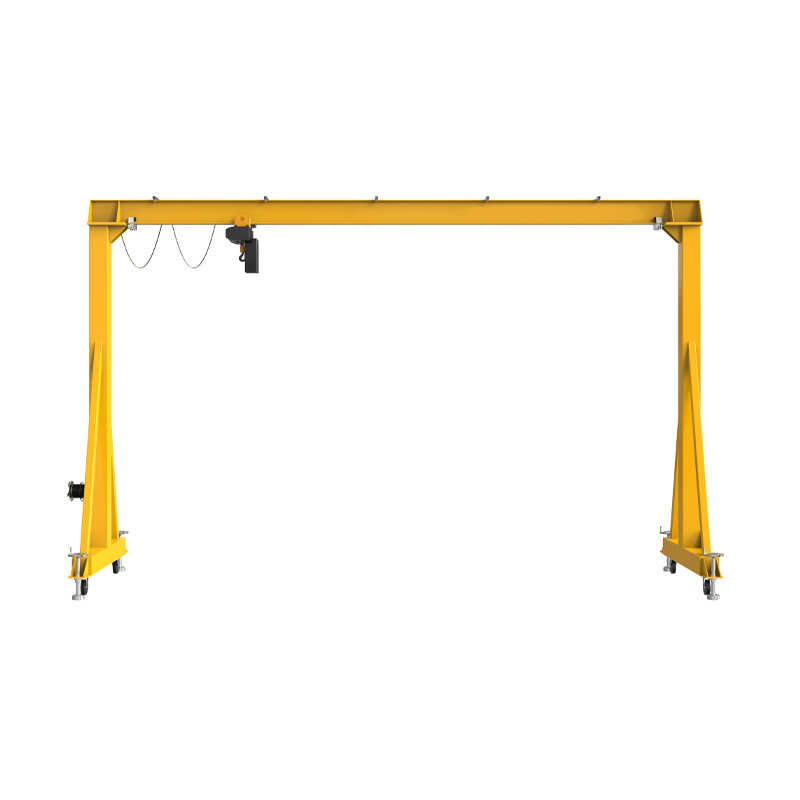

Grue légère à portique mobile

Le portique est généralement en mode rotation électrique et peut transporter une charge inférieure à 5 000 kg. Voici les paramètres généraux :

Charger Longueur du bras Sous poutre Angle de rotation Type de piste Remarques spéciales
500KG ≤3m ≤3m Type de marche propulsé à la main
Type de marche électrique 		Type relevable
Type fixe 		La couleur par défaut est le jaune.
Si la charge est supérieure à 1 tonne ou la portée est supérieure à 6 mètres, la valeur par défaut est le déplacement électrique.
1000KG ≤5m ≤4m
2000KG ≤6 millions ≤5m
3000KG ≤8m ≤5,5 m
5000KG ≤9m ≤6 millions
